Los sistemas hidráulicos de una máquina no sólo se diferencian por su presión o por la cantidad de aceite que pueden suministrar.

También importa qué ocurre con ese caudal cuando ninguna función hidráulica está siendo utilizada.

Esta diferencia da origen a dos grandes conceptos utilizados en hidráulica móvil: Centro Abierto y Centro Cerrado.

¿Qué es un sistema hidráulico de Centro Cerrado?

Un sistema hidráulico de Centro Cerrado es una arquitectura en la que los distribuidores bloquean el paso del aceite cuando sus válvulas se encuentran en posición neutra.

Es decir, cuando ningún actuador está trabajando, no existe un camino abierto para que todo el caudal de la bomba circule continuamente a través del distribuidor y regrese al depósito.

De allí proviene precisamente su denominación: con las válvulas en neutro, el centro del distribuidor está cerrado.

¿Cómo funciona?

El funcionamiento depende del diseño específico, pero en un sistema moderno con bomba de desplazamiento variable puede resumirse así:

Reposo → Válvulas cerradas → Bomba reduce su desplazamiento → Demanda → Válvula abre → Bomba suministra caudal

Cuando ninguna función está activada, las válvulas bloquean el paso hacia los actuadores.

La bomba reduce entonces considerablemente su producción y el circuito permanece preparado para responder ante una nueva demanda.

Cuando el operador acciona una válvula, se habilita el paso de aceite hacia el cilindro o motor hidráulico correspondiente.

La bomba aumenta su desplazamiento para proporcionar el caudal necesario.

Cuando termina la operación, la válvula vuelve a neutro y el sistema retorna a una condición de muy bajo caudal.

¿Por qué se llama Centro Cerrado?

El nombre hace referencia fundamentalmente a la posición neutra de la válvula distribuidora.

En un distribuidor de Centro Cerrado, los puertos principales permanecen bloqueados cuando la válvula está en posición neutral.

En un sistema de Centro Abierto, en cambio, existe normalmente un recorrido que permite al aceite procedente de la bomba atravesar el distribuidor y regresar al depósito cuando no se está realizando trabajo.

Por lo tanto, “abierto” y “cerrado” no describen si el sistema hidráulico está funcionando, sino la configuración del circuito en la posición neutral de sus válvulas.

¿Un sistema de Centro Cerrado mantiene siempre presión constante?

No necesariamente.

Los primeros y más simples sistemas de Centro Cerrado podían utilizar control por presión, haciendo que la bomba redujera su desplazamiento al alcanzar una presión determinada.

En los sistemas modernos existen estrategias de control más sofisticadas.

Una de las más difundidas en maquinaria agrícola es el Load Sensing, que permite adaptar la presión y el caudal suministrados por la bomba a la demanda de los actuadores.

Por eso, Centro Cerrado no debe utilizarse como sinónimo de presión constante.

¿Qué tipo de bomba utiliza?

Los sistemas de Centro Cerrado utilizados en maquinaria agrícola moderna emplean habitualmente bombas de desplazamiento variable, generalmente de pistones axiales.

Estas bombas pueden modificar la cantidad de aceite suministrada por revolución.

Cuando existe demanda hidráulica, aumentan su desplazamiento. Cuando la demanda desaparece, pueden reducirlo considerablemente.

Esta capacidad resulta especialmente apropiada para una arquitectura en la que el flujo queda bloqueado cuando las válvulas están en neutro.

¿Puede utilizar una bomba de desplazamiento fijo?

Existen diferentes arquitecturas hidráulicas, por lo que no conviene definir Centro Cerrado exclusivamente por el tipo de bomba.

Sin embargo, una bomba de desplazamiento fijo continúa intentando desplazar prácticamente el mismo volumen de aceite en cada revolución.

Si su caudal se bloqueara permanentemente sin disponer de una estrategia adecuada de descarga o control, la presión aumentaría rápidamente hasta que actuara una válvula de alivio, provocando grandes pérdidas de energía y calentamiento.

Por eso, los sistemas modernos de Centro Cerrado de altas prestaciones se asocian principalmente con bombas capaces de adaptar su producción.

¿Cuáles son sus componentes principales?

Un sistema de Centro Cerrado puede incluir:

Bomba hidráulica. Genera el caudal necesario para alimentar el circuito.

Distribuidores de Centro Cerrado. Bloquean los pasos principales cuando están en posición neutra y dirigen el aceite cuando se solicita una función.

Actuadores. Cilindros y motores hidráulicos que realizan el trabajo.

Sistema de regulación de la bomba. Controla su desplazamiento en función de la arquitectura utilizada.

Válvulas de control y protección. Regulan y limitan las presiones del circuito.

Depósito, filtros y conductos. Almacenan, limpian y transportan el fluido hidráulico.

Los sistemas más avanzados pueden agregar compensadores, sensores, válvulas electrohidráulicas y controles electrónicos.

¿Qué ventajas ofrece?

Menor circulación innecesaria. No es necesario mantener continuamente todo el caudal de la bomba atravesando el distribuidor cuando no existe demanda.

Mayor eficiencia. Con una bomba y un sistema de control adecuados, la producción hidráulica puede reducirse durante los períodos de baja demanda.

Menor generación de calor. Reducir pérdidas hidráulicas disminuye la cantidad de energía transformada innecesariamente en calor.

Buena capacidad para múltiples funciones. La arquitectura resulta apropiada para sistemas hidráulicos complejos.

Alta capacidad hidráulica. Puede utilizarse en máquinas e implementos con demandas importantes de presión y caudal.

Integración con controles avanzados. Es compatible con Load Sensing, electrohidráulica y sistemas electrónicos de gestión.

¿Cuáles son sus limitaciones?

Mayor complejidad. Requiere componentes y sistemas de control más sofisticados.

Mayor costo. Bombas de desplazamiento variable y distribuidores avanzados son más costosos que los componentes de sistemas sencillos.

Diagnóstico más exigente. Los problemas pueden involucrar bomba, reguladores, distribuidores, compensadores o controles electrónicos.

Sensibilidad a la contaminación. Los componentes de precisión requieren un adecuado mantenimiento del aceite y los filtros.

Compatibilidad de implementos. La conexión de equipos externos debe respetar la arquitectura hidráulica del tractor.

¿En qué máquinas se utiliza?

Los sistemas de Centro Cerrado son habituales en maquinaria que requiere elevada capacidad hidráulica y múltiples funciones.

Entre sus aplicaciones aparecen:

• Tractores

• Cosechadoras

• Pulverizadoras autopropulsadas

• Picadoras de forraje

• Cargadoras

• Manipuladores telescópicos

• Equipos forestales

• Excavadoras

• Maquinaria vial

En agricultura, tienen especial importancia en tractores que deben suministrar grandes caudales a implementos complejos.

¿Qué aplicación tiene en los tractores?

Un tractor moderno puede necesitar alimentar simultáneamente numerosos circuitos hidráulicos propios y externos.

Entre ellos:

• Levante de tres puntos

• Cilindros remotos

• Cargadores frontales

• Motores hidráulicos

• Sembradoras

• Air Carts

• Fertilizadoras

• Otros implementos de alta demanda

La arquitectura de Centro Cerrado permite construir sistemas capaces de responder eficientemente a demandas hidráulicas variables y complejas.

¿En qué se diferencia del Centro Abierto?

La diferencia básica aparece cuando ninguna función hidráulica está siendo accionada.

Son características generales, ya que existen variantes de ambas arquitecturas.

¿Centro Cerrado y Load Sensing son lo mismo?

No.

Esta distinción es fundamental.

Centro Cerrado describe principalmente la arquitectura del circuito y el comportamiento de las válvulas cuando están en posición neutra.

Load Sensing describe una estrategia mediante la cual la bomba adapta su funcionamiento a la demanda hidráulica y a la presión de carga.

Ambos conceptos suelen aparecer juntos porque muchas máquinas modernas utilizan sistemas Closed Center Load Sensing (CCLS).

Pero un sistema puede ser de Centro Cerrado sin utilizar necesariamente Load Sensing.

¿Qué significa CCLS?

CCLS significa Closed Center Load Sensing, es decir, Centro Cerrado con detección de carga.

Combina dos características:

Closed Center. Cuando las válvulas están en neutro, no existe circulación continua del caudal principal a través del distribuidor.

Load Sensing. La bomba recibe información sobre la presión requerida por las funciones hidráulicas y adapta su producción a la demanda.

Es una arquitectura muy utilizada en tractores y otras máquinas agrícolas modernas porque permite combinar alta capacidad hidráulica, eficiencia y operación simultánea de múltiples funciones.

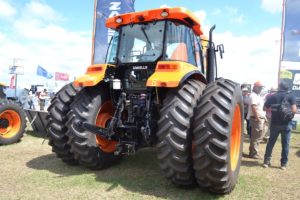

¿Qué relación tiene con Power Beyond?

Power Beyond permite que un implemento con su propio bloque de válvulas utilice la capacidad hidráulica del tractor.

En un tractor equipado con un sistema CCLS, una conexión Power Beyond puede incluir:

• Presión

• Retorno

• Señal Load Sensing

Así, el implemento puede comunicar su demanda al sistema hidráulico del tractor y hacer que la bomba responda en consecuencia.

Por eso, Centro Cerrado, Load Sensing y Power Beyond son conceptos relacionados, pero no equivalentes.

Cada uno describe una parte diferente del sistema hidráulico.

¿Por qué se utiliza el Centro Cerrado en los tractores modernos?

Porque la hidráulica dejó de limitarse a levantar un implemento o accionar ocasionalmente un cilindro.

Las máquinas actuales pueden necesitar alimentar ventiladores, motores, sistemas de dosificación, cilindros y otros actuadores durante largos períodos y con demandas que cambian continuamente.

En ese escenario, no sólo importa disponer de mucha presión o mucho caudal.

También importa producir y distribuir la potencia hidráulica de manera eficiente.

El Centro Cerrado proporciona una arquitectura apropiada para hacerlo y, combinado con tecnologías como Load Sensing, constituye la base de muchos de los sistemas hidráulicos utilizados actualmente en maquinaria agrícola.
